一、项目概况

本项目一二期总用地面积为87842.7平方米，一期划分用地面积为54509.37平方米。一期建筑面积为124923平方米，其中地上建筑79945平方，地下建筑面积44978平方米。本项目为单栋建筑，地上15层，地下2层。建筑分成产科中心、生殖中心、教学科研中心、医技中心及外科肿瘤中心。其中产科中心和生殖中心高8层，教学科研中心高15层，医技中心高3层，处于建筑的中间部位。建筑最高高度为61.7米。本项目除地下室外结构形式为钢结构。本项目通过了绿色医院建筑评价标准的三星级设计评价。

二、技术措施

2.1 节地：

本项目净地交付，位于杭州市萧山区钱江世纪城U-02地块，东至民和路、南至济仁路、西至金鸡路、北至丰二路。

本项目裙房设在中间，中间为医技中心，沿裙房设5栋主楼，分别为外科肿瘤分中心（二期），妇科分中心（二期），产科分中心，生殖分中心，教学科研中心。医疗区由四栋主楼和裙楼组合成矩形体量呈三角形布局，“工”字形主街串联各个分中心，形成一轴多翼的优质医疗布局，钱江院区按大专科、小综合设计，一二期合计床位1200张（一期600床）。一期床均用地面积90.8㎡,小于医院建设标准《综合医院建筑设计规范》GB51039-2014规定床均用地面积 113㎡的比例为20%,一期场地绿地率设计达到36.1%。

项目一二期总用地面积为87842.7平方米，一期划分用地面积为54509.37平方米。一期建筑面积为124923平方米，其中地上建筑79945平方，地下建筑面积44978平方米。本项目为单栋建筑，地上15层，地下2层。地下建筑面积与总用地面积的比率为51.2%，地下一层建筑面积与总用地面积的比率为33.7%。

玻璃幕墙可见光反射比为0.16。项目交通噪声据环评检测显示主要来源于场地西侧的金鸡路，其余三条道路的车流量相差不大都显著低于金鸡路。经检测，白天最高噪声值为57.6分贝，晚上最大噪声值为48.8分贝。本项目的排烟机房和进风机房都设在地下室，在设备选型时应选用低噪声的箱式风机，机房换气风机安装消声器，风机出口与管道间采用软连接，风机底座安装减震器，机房补风口采用吸声百叶。建筑主要出入口为无障碍平坡出入口，坡度不大于1：30。

项目非机动车车位设在场地东侧、南侧和北侧，且专门设有公共自行车停车位。采用成品遮阳防雨篷。机动车位总共1600辆，其中本项目一期地上设105辆，地下968辆，充电桩有215辆，无障碍有79辆。地下车库设两层，地面停车位设在建筑的四周。停车位向病人和家属等社会公众开放。急救车通道根据需要采用医院主入口和急诊入口通道。

本项目雨水调蓄设有下凹式绿地3248m2，屋顶绿化3915m2，景观设计水体311m2，绿色雨水基础设施面积合计5742 m2，占绿地面积的比例为18.41%。透水地砖25918.7 m2，透水铺装面积的比例81.10%。雨水回用水池容积800立方，场地年径流总量控制率77.82%。

屋顶绿化屋顶绿化布置在裙房屋顶（3层屋顶）和三个塔楼(产科中心、生殖中心和科研中心)的屋顶。基础部分主要由生态种植容器、连接件、隔离支撑盖板、吸水棉芯、无纺布、灌溉系统等部分组成。种植以草坪和花卉为主，草主要为佛甲草和矮脚麦冬，花卉主要是菊花和太阳花。屋顶绿化面积比达到35.19%。

2.2 节能：

本项目所在地为夏热冬冷地区，执行的建筑节能设计标准为《公共建筑节能设计标准》GB50189-2015，甲类建筑。本项目围护结构主要措施如下：

屋顶传热系数K=0. 1(绿化屋顶)/0.11(非绿化屋顶)； 外墙传热系数K=0.22。；底部接触室外空气的架空或外挑楼板传热系数K=0.29； 外窗类型（包括透光幕墙）： 金属隔热型材（隔热条高度26mm），(6mm+12Ar+6)双银low-E中空钢化玻璃。传热系数1.70W/㎡.K，玻璃太阳得热系数0.26，气密性为7级，可见光透射比0.45 。

本项目能耗按照产科中心、生殖中心、教学科研中心、医技中心及外科肿瘤中心进行分区计量。所有用电设备和系统由电气专业负责，对照明、插座及供暖通风空调系统用电进行分项计量。放射式供电的回路全部在配电房处做表计计量，链式供电的均在层箱做计量。树干式供电也一样。链式或者树干式供电的有楼层普通照明、楼层走道公共照明和楼层空调。对暖调空调和用水设备内的冷热能计量表和水表则由智能化专业负责。根据不同区域分楼层进行计量。

所有诊室、病房、办公等房间处的照明采用就地设置照明开关控制；护士站处采用护士站集中控制。公共区域采用智能控制（分区、间隔、分时段控制）。所有供暖、通风和空调设备采取合理的手动、自动控制，根据负荷需求进行调节。本工程采用配备高效电机及先进控制技术的电梯，并采用群控和或并联的控制方式。变压器采用SCB15非晶合金干式变压器设计。接线为D,yn11。

本项目产科中心和生殖中心的五到八层的所有病房的生活热水由空气源热泵提供，总装机约117kW。

2.3 节水：

杭州处于亚热带季风区，属于亚热带季风气候，四季分明，雨量充沛。全年平均气温17.8℃，平均相对湿度70.3%，年降水量1454毫米。本项目西北面离钱塘江约3.2公里。市政供水管网压力约为0.20MPa左右。本工程最高日用水量约为1256.2m/d；最大小时用水量约为147.8m/h。

给水系统分区：

a．建筑内生活给水系统采用分区供水，科研楼九层～十五层为高区，二层～八层为中区，均采用智联变频给水泵组恒压供给；产科中心、生殖中心五层～八层为高区，采用屋面高位水箱上行下给，二层～四层为中区，采用智联变频给水泵组恒压供给；建筑内二层以下为低区，均采用市政压力直接供给。

b．为防止科研楼中、高区供水系统下部楼层用水点超压，拟在二、三、九、十层给水横干管前设置可调式减压阀，阀后压力为0.15MPa。

本工程产科中心及生殖中心病房区内设置集中热水供水系统,热水系统分区同冷水给水系统；此外，建筑内二～四层医护值班洗手池及手术室淋浴等采用水-水热交换器集中供热；一层建筑内局部热水用水点应采用带有保证安全的装置的电热水器加热供给(均需预留热水器冷水供水温度宜为30℃～35℃。2）产科中心及生殖中心五层～八层病房采用屋面空气源热泵机组制备，热水均贮存屋面高位热水箱内。贮热水箱及热泵机组之间采用循环水泵保证系统所需温度；热水系统均采用机械循环系统，热水循环泵由系统末端温度感应器自动控制，保证系统所需温度为55℃~60℃。二～四层热水给水分区换热器分别设置在地下一层机房，热媒采用锅炉房提供高温热水。

本工程所有卫生器具给水配件均选用节水型。卫生器具用水效率等级为1级。

室内生活冷水,热水管道采用薄壁不锈钢管，材质为304不锈钢；除虹吸雨水系统外，所有雨、污、废及通气管均采用W型柔性排水铸铁管，埋地采用B型柔性排水铸铁管。地下室埋地采用无缝钢管，焊接，需做防腐处理。与潜水排污泵连接的管道，均采用镀锌钢管。

本项目系统采用可调式减压阀。根据《民用建筑节水设计标准》供水点水压大于0.20MPa 的给水支管需设支管减压阀,防止超压出流。

项目设计分区分级计量水表。建筑内冷热水均设计量水表。门诊按每层功能区块作为计量单元设置，病房按照每个护理单元为计量单元设置。建筑内设计水表均为远传信号计量水表。

本项目场地冲洗将采用高压水枪并按照用水量至少80%的用量配比高压水枪数量。屋面冷却塔集水盘之间设置平衡连通管，有效防止集水盘水量溢出，节约用水。

绿化植物采用喷溉系统, 同时设有雨天关闭装置节水控制措施。

本项目设雨水回收调蓄池800立方，用来绿地浇洒、广场道路和车库冲洗。

2.4 节材：

本项目除地下部分采用混凝土框架结构外，地上全为钢结构。医技楼结构采用钢框架结构体系，产科中心、生殖中心和教学科研楼结构均采用钢框架-中心支撑结构体系。楼、屋面板主要采用钢筋桁架楼承板组合楼盖，设计使用年限为50年。钢结构采用耐候型防腐涂料。建筑形体为一般不规则形体。

本项目为土建装修一体化设计。现浇混凝土全部采用预拌混凝土，建筑砂浆全部采用预拌砂浆。可再利用和再循环材料主要为钢筋、Q345钢材和混凝土砌块。 钢结构建筑或混合结构中以Q345及以上高强钢材用量为主。

室内装修材料部分措施如下：

1. 内墙涂料为纯丙烯酸树脂抗菌涂料，耐洗刷次数≥5000次。

2．水性釉面漆，防污性能：记号笔、碘酒渍、血迹可从漆膜上去除干净且漆膜不受损伤。（现场实测）抗划伤性：表面硬度>2H。（引用标准：GB/T22374-2008）

3．陶瓷砖：物理机械性能 - 破坏强度：平均值≥1300N，耐污染性：大于等于 3 级

4．PVC地板：满足欧洲标准EN660中耐磨性T级要求

5．橡胶地板：耐污性、耐磨性满足现行国家标准《硫化橡胶或热塑性橡胶耐磨性能的测定》GB/T 9867要求。

6．病房、诊室、手术室、医护过道等区域墙面采用水泥装饰板，耐冲击性好。

7．大厅、等候区、餐厅、主医街、病人病房过道等区域墙面用复合瓦楞钢板，耐冲击性好。

本项目设置成品玻璃隔断和彩钢板隔断，可灵活隔断应用房间面积比例可达到45%。

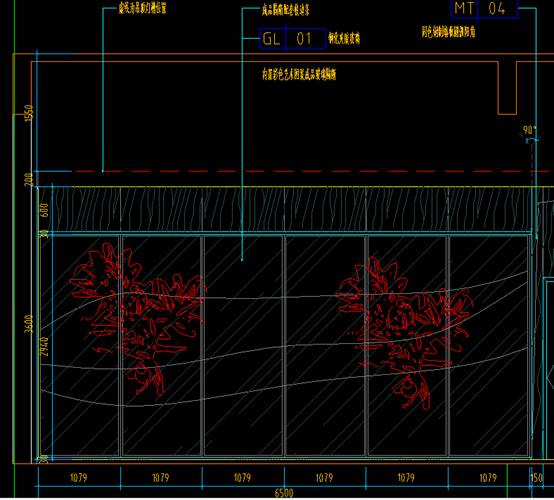

玻璃隔断设计内部立面图

2.5 室内环境质量：

本项目噪声污染源主要为道路交通、车辆进出地下车库、各类设备运行。本项目的排烟机房和进风机房都设在地下室，在设备选型时应选用低噪声的箱式风机，机房换气风机安装消声器，风机出口与管道间采用软连接，风机底座安装减震器，机房补风口采用吸声百叶。

围护结构隔声措施如下:

外窗类型（包括透光幕墙）：(6mm+12Ar+6)双银low-E中空钢化玻璃。

外墙类型：抗裂砂浆复合耐碱玻纤网（6.0mm）+界面砂浆+岩棉板（180.0mm）+聚合物水泥防水砂浆（20.0mm）+界面砂浆+蒸压砂加气混凝土砌块(B06)（240.0mm）+混合砂浆（20.0mm）

• 病房之间及病房与走廊之间的隔墙为20mm混合砂浆+蒸压砂加气混凝土砌块（200mm）+20mm混合砂浆，隔声量刚满足45dB。

• 诊室隔墙20mm混合砂浆+蒸压砂加气混凝土砌块（120mm）+20mm混合砂浆,隔声量达到43.2dB。

• 手术室含400mm空气层医疗柜+50mm厚方钢龙骨含石棉+12mm耐火纸面石膏板+1.2mm电解钢板。隔声量≥58dB。

• 以上房间楼板由于采用120mm厚的钢筋混凝土楼板，主要面层材料用PVC降低撞击声。

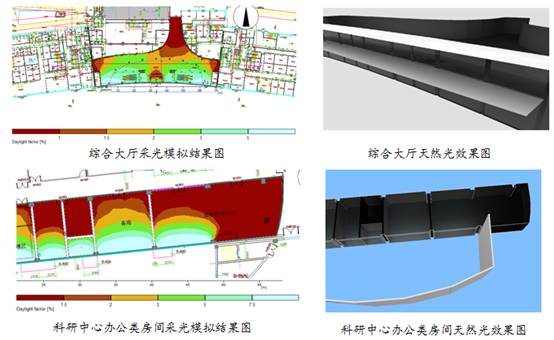

本项目天然采光设计采用可见光投射比为0.45的玻璃。通过模拟显示75.1%的室内空间采光系数满足标准要求。

本项目在新风机进风管上设等离子空气净化器，在急诊中心、诊室、病理科病房等重要区域的新风管上设光电离子空气净化器。风阻小于1Pa，甲醛、苯、TVOC衰减率大于90%，PM2.5衰减率大于85%，微生物、细菌衰减率大于95%。

产科中心和生殖中心病房及4层科研中心区域为初、中、高三级过滤。洁净区则各区域要求采用更高效的满足洁净区特殊需求的过滤器（H10、H11等）。

本项目设有脉动真空灭菌器,检验科、病理科通风柜的排风经过滤杀菌达标后高空排放;手术室和分娩室及辅助用房都设置独立排风系统,排风系统设中效过滤,并设止回阀防治倒灌,这些排风都是通过通风管道从屋顶排出。

本项目设有空气品质传感器，监控参数为CO2、TVOC或甲醛、PM2.5、PM10等。并与新风系统联动。

医院医技中心、生殖中心、产科中心1层及以上（除病房层和办公层）都设有收费窗口。且各中心分区明确。

室内设有综合大厅，员工休息处。室外设有专门的儿童和老人等休憩场地。3层屋顶设有上人绿化屋面。

三、主要亮点：

采用BIM设计和施工；

超过50%的区域采用PVC地板面层；

采用1级卫生用水器具；

三层医技中心医护人员休息区采用光导管；

医技中心医护人员休息区光导管采光模拟效果图

项目在新风机进风管上设等离子空气净化器，在急诊中心、诊室、病理科病房等重要区域的新风管上设光电离子空气净化器。等离子空气净化器风阻小于1Pa，甲醛、苯、TVOC衰减率大于90%，PM2.5衰减率大于85%，微生物、细菌衰减率大于95%.

项目设空气品质传感器，监控参数为CO2、TVOC或甲醛、PM2.5、PM10等。并与新风系统联动。
